CPUクーラーのプッシュピンがはまらない！原因と直し方のコツ

自作PC初心者の方がIntel純正リテールクーラーを取り付ける際、プッシュピンが固定できないと悩むことは少なくありません。ピンの向きを間違えたり、ロック解除を忘れたりという仕組みの理解不足が原因で、ピンが固い、浮いてる、斜めになる、カチッと音がしないといったトラブルが発生します。

この記事では、取り付けのコツである対角線での固定方法や固い時の対処法、マザーボード裏側からの確認方法まで解説します。CPU温度が高い、壊れた際の交換、CPUグリスの塗り直し、マザーボード破損防止策、バックプレートを使うネジ式の情報、そして安全な外し方も網羅し、CPUクーラーのプッシュピンがはまらない悩みを解決します。

CPUクーラーのプッシュピンがはまらない？主な原因と仕組み

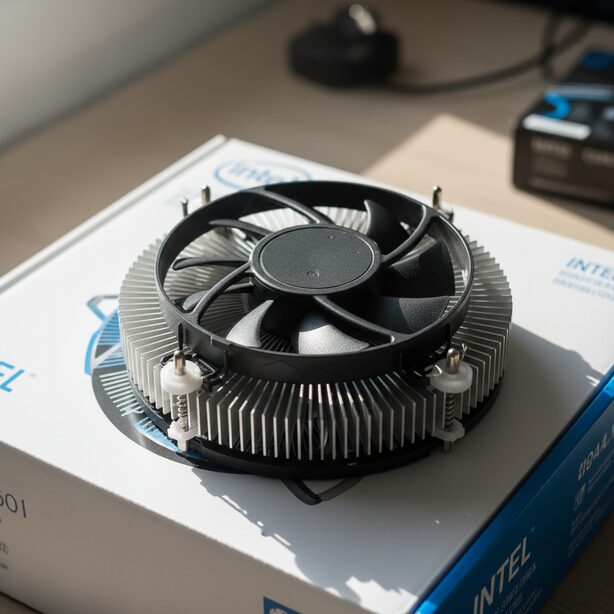

Intel純正クーラーとリテールクーラーの特徴

CPUを単体（リテール品）で購入した際に同梱されているメーカー純正のCPUクーラーを「リテールクーラー」と呼びます。特にIntel製CPUに付属するクーラーは、通称「Intel純正クーラー」として知られています。

これらのクーラーの最大の特徴は、多くのモデルで工具不要で取り付けが可能な「プッシュピン方式」を採用している点です。この方式は手軽さが魅力である一方、正しい仕組みを理解していないと、取り付けに失敗しやすいという側面も持ち合わせています。

冷却性能については、CPUが定格で動作する上で最低限の能力は確保されています。しかし、高性能な社外品クーラーと比較すると性能は劣るため、オーバークロックや高負荷な作業を長時間行う用途には向いていません。

プッシュピンが固定できない原因と仕組み

プッシュピンがうまく固定できない場合、その原因の多くは基本的な仕組みの誤解から生じます。まず、プッシュピンの構造を理解することが解決への第一歩です。

プッシュピンは、主に2つの部品で構成されています。

• 黒い回転式の「ロックピン」：上から押し込み、回転させて固定状態を維持する部分。
• 白い「アンカーピン」：マザーボードの穴を貫通し、先端が開くことで抜けなくなる部分。

固定される仕組みは以下の通りです。

1. ロック解除状態で、白いアンカーピンをマザーボードの穴に挿入します。
2. 上から黒いロックピンを押し込むと、その先端が白いアンカーピンの先端を押し広げます。
3. マザーボードの裏側でアンカーピンの先端が二股に開くことで、物理的に抜けなくなり、クーラーが固定されます。

これらの原因を一つずつ確認し、正しい手順で作業することが重要です。

取り付け前のピンの向きとロック解除

CPUクーラーを取り付ける前に、必ず4つすべてのプッシュピンが「ロック解除」状態になっているかを確認する必要があります。この準備を怠ると、取り付けは絶対に成功しません。

ロック解除の手順

1. 4つある黒いロックピンの上部を見てください。矢印が刻印されています。
2. マイナスドライバーなどを使い、矢印がCPUクーラーのヒートシンク（中央の金属部分）とは逆の方向、つまり外側を向くように90度回転させます。
3. 同時に、黒いロックピンの頭が一番上まで引き上げられていることを確認します。

この「矢印が外向き」かつ「ピンが引き上げられた状態」が、正しいロック解除状態です。この状態で初めて、ピンをマザーボードの穴にスムーズに挿入できます。

取り付けのコツは対角線を守ること

プッシュピンを押し込む際は、その順番が非常に重要です。必ず「対角線」の順番で固定することを徹底してください。これにより、クーラーにかかる圧力が均等に分散され、取り付けの成功率が格段に上がります。

基本的な取り付け手順

1. CPUの表面にCPUグリスを適量塗布します。
2. クーラーの4つのピンが、マザーボードの4つの取り付け穴の真上に来るように静かに置きます。
3. 押し込むピンの真裏あたりを、もう片方の手の指で支え、マザーボードのたわみを防ぎます。
4. 「右上→左下→左上→右下」のように、対角線上のピンを順番に「カチッ」と音がするまで一気に押し込みます。

もし隣り合うピンから固定していくと、クーラーが片方に傾いてしまい、後から取り付けるピンが穴から浮き上がってしまいます。対角線順で固定することで、クーラーの浮きや傾きを防ぎ、CPUとヒートシンクの密着性を高め、本来の冷却性能を最大限に引き出すことができるのです。

ピンが固い場合の具体的な対処法

「ピンが固くて押し込めない」「マザーボードがミシミシ鳴って怖い」と感じるのは、自作PC初心者にとって共通の悩みです。特に新品のクーラーはプラスチックが硬く、予想以上の力が必要になることがあります。

固いと感じた時は、無理やり押し込む前に以下の対処法を試してください。

それでも固くて入らない場合は、一度力を抜き、ピンが穴の真上にあるか、ロック解除状態になっているかを再確認してください。焦って無理な力を加えることだけは絶対に避けましょう。

クーラーが浮いてる・斜めになる状態とは

取り付け後、CPUクーラーがグラグラしたり、片側が浮いて斜めになったりしている場合、それは4つのピンのうち1本でも正しくロックされていない証拠です。

この状態は非常に危険で、CPUの冷却が全く行われない原因となります。

発生原因

• 不完全なロック：4つのピンのいずれかが、最後まで押し込まれていない。
• 取り付け順の間違い：対角線の順番を守らなかったため、クーラー全体が傾いている。
• 異物の挟み込み：クーラーのファンケーブルなどが、クーラーとマザーボードの間に挟まっている。

クーラーが浮いたり斜めになったりすると、CPUとクーラーのヒートシンクとの間に物理的な隙間が生まれます。この隙間が熱伝導を著しく阻害し、CPUグリスを塗っていても熱が全く伝わらない状態に陥ります。

このような状態に気づいたら、中途半端に押し込もうとせず、一度すべてのピンを解除してクーラーを取り外し、最初から取り付けをやり直してください。

カチッと音がしない時のチェックポイント

プッシュピンを取り付ける際の「カチッ」という音は、ピンが正しくロックされたことを示す重要なサインです。この音がしない場合、固定が不完全である可能性が非常に高いです。

音がしない主な原因

• 力が足りない：最も多い原因。ロックされる深さまで押し込めていない。
• ピンの位置ズレ：ピンが取り付け穴の真上にないため、正しく挿入されていない。
• ピンの破損：すでにピンが折れていたり、ロック機構が壊れていたりする。
• マザーボード裏の障害物：PCケースのバックパネルなどが干渉し、ピンが広がるのを物理的に妨げている。

音がしない場合は、まずマザーボードの裏側をしっかり支え、もう少しだけ力を加えてみてください。それでも音がしない、または感触がおかしい場合は、一度クーラーを持ち上げてピンと穴の位置を正確に合わせ直しましょう。

何度試しても音がしない場合は、ピンが破損している可能性も考えられます。一度クーラーを完全に取り外し、4本のピンすべてに破損がないか目視で確認することが重要です。

CPUクーラーのプッシュピンがはまらない時の完全ガイド

確実な確認方法はマザーボードの裏側

CPUクーラーが正しく取り付けられたかを確認する最も確実な方法は、マザーボードの裏側を目で見て確認することです。クーラーを揺すってみてガタつきがないかチェックする方法もありますが、最終的には目視確認が最も信頼できます。

PCケースの裏面パネルを開けるか、マザーボードをケースから取り出して裏側を確認しましょう。

裏側から見た状態のチェック

もし1本でも異常な状態のピンがあれば、それは正しく固定されていません。すべてのピンのロックを解除し、最初から取り付け作業をやり直す必要があります。

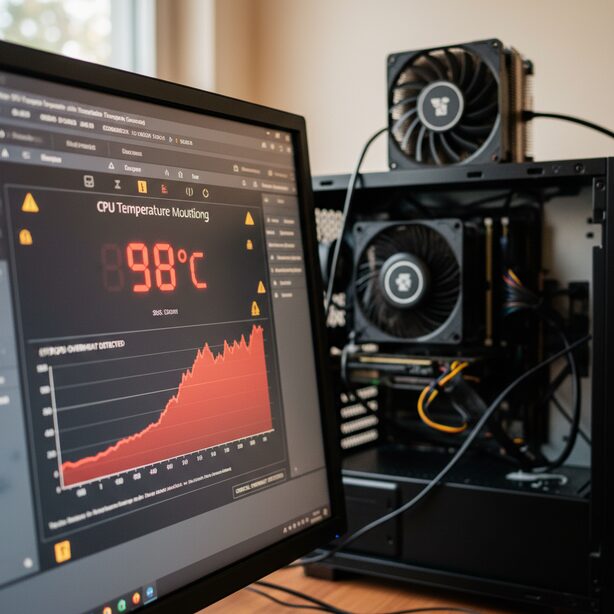

CPU温度が高いのは取り付けミスの証拠

PCを組み上げた後、OSを起動しただけなのにCPU温度が異常に高い場合、その原因はCPUクーラーの取り付けミスである可能性が極めて高いです。

プッシュピンの固定が不完全だと、CPUとクーラーの間に目に見えない隙間ができ、CPUの熱がヒートシンクに効率よく伝わらなくなります。これが、CPU温度が異常上昇する直接的な原因です。

具体的な症状

• アイドリング時：OS起動直後の何もしていない状態でCPU温度が50℃～70℃以上になる。
• 軽作業時：ブラウザを開いたり簡単な作業をしたりしただけで、温度が90℃～100℃に達する。
• 高負荷時：ゲームや動画編集などをすると、CPUの保護機能である「サーマルスロットリング」が作動し性能が大幅に低下したり、PCがシャットダウンしたりする。

「Core Temp」や「HWMonitor」などのCPU温度監視ソフトで温度を確認し、異常が見られる場合は直ちにPCの電源を落としましょう。そして、前述したマザーボード裏側からの目視確認を行い、クーラーの再取り付けを行ってください。

やり直し必須！安全なプッシュピンの外し方

取り付けに失敗した場合や、メンテナンスでクーラーを取り外す際には、正しい手順で安全に作業を行う必要があります。無理に引き剥がそうとすると、ピンやマザーボードを破損させる危険があります。

プッシュピンの取り外し手順

1. PCの電源を完全に落とし、電源ケーブルを抜いて放電させます。
2. CPUクーラーのファンケーブルをマザーボードのコネクタ（CPU_FANと書かれていることが多い）から抜きます。
3. 4つある黒いロックピンの上部の溝に、マイナスドライバーを合わせます。
4. 矢印が示している方向（ヒートシンク側）に、90度「カチッ」と音がするまで回します。これでピンのロックが解除されます。
5. 4つすべてのピンのロックを解除します。
6. ロックを解除した後、黒いロックピンをゆっくりと上に引き上げます。
7. 4つのピンすべてが引き上げられたことを確認し、クーラーを真上に持ち上げて取り外します。

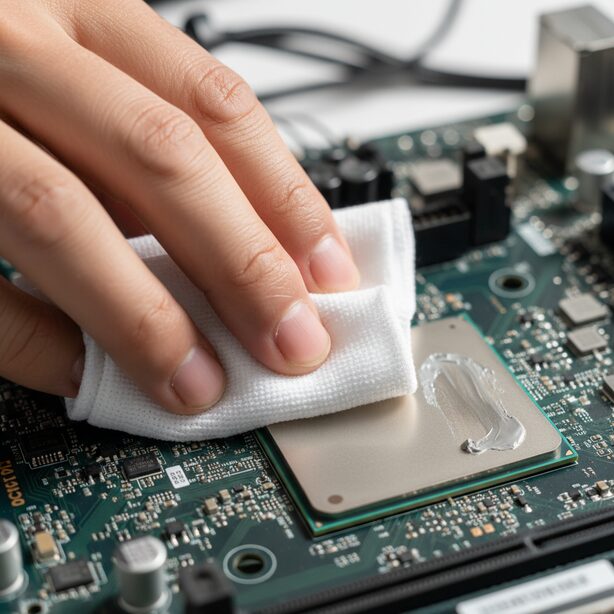

CPUグリスの塗り直しを忘れずに行う

これは非常に重要なルールです。CPUクーラーを一度でもCPUから取り外した場合は、必ず古いCPUグリスを拭き取り、新しいグリスを塗り直す必要があります。

古いグリスをそのまま再利用しようとすると、グリス内に気泡やホコリが混入し、熱伝導率が著しく低下します。これにより、せっかくクーラーを正しく取り付け直しても、冷却性能が大幅に劣化してしまうのです。

グリス塗り直しの手順

1. 拭き取り：無水エタノールなどを染み込ませた糸くずの出ない布で、CPUの表面（IHS）とクーラーの接触面を優しく拭き取ります。
2. 塗布：新しいCPUグリスをCPUの中央に、米粒～小豆粒程度の量を出します。
3. 圧着：ヘラで薄く塗り広げる方法もありますが、クーラーを取り付ける際の圧力で自然に広げる「圧着式」が最も簡単で一般的です。

グリスの量は多すぎても少なすぎても冷却性能が低下します。適量を守ることが大切です。

プッシュピンが壊れたらクーラーを交換

プッシュピンはプラスチック製のため、無理な力を加えたり、経年劣化によって破損することがあります。

よくある破損の症状

• 白いアンカーピンの足が折れる、欠ける。
• 黒いロックピンのロック機構が摩耗・破損し、回転させても機能しない。
• 見た目では分からなくても、内部に亀裂が入り固定する力が弱まっている。

残念ながら、プッシュピンは基本的に修理不可能な部品であり、ピン単体での販売もされていません。もしピンが1本でも破損してしまった場合、そのCPUクーラーは安全に使用できなくなります。

ピンが破損した場合は、CPUクーラーごと交換する必要があります。同じIntel純正クーラーを中古などで探す方法もありますが、この機会に社外品のCPUクーラーへのアップグレードを検討するのがおすすめです。

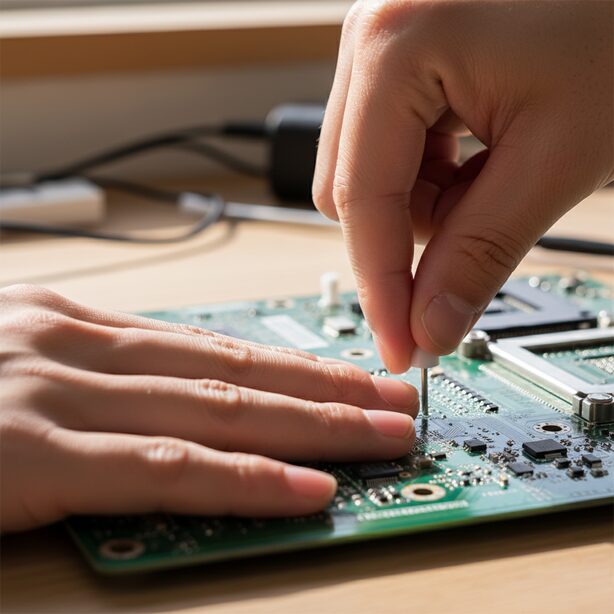

マザーボードの破損を防止する作業のコツ

CPUクーラーの取り付け・取り外し作業は、マザーボードを破損させてしまうリスクも伴います。特にプッシュピン方式は、基板に直接力を加えるため注意が必要です。

これらのリスクを避けるため、以下の対策を徹底しましょう。

ネジ式バックプレートという選択肢も

プッシュピンの取り付けに不安を感じる場合や、より高い冷却性能を求めるなら、「バックプレート式（ネジ式）」の社外品CPUクーラーへの交換が非常に有効な選択肢となります。

これは、マザーボードの裏側に「バックプレート」と呼ばれる補強板を当て、表側からクーラー本体をネジで締め付けて固定する方式です。

バックプレート式のメリット・デメリット

価格も数千円から高性能なモデルまで幅広く存在します。プッシュピンの扱いに苦労したり、破損してしまったりした場合は、これを機に確実で高性能なネジ式クーラーへアップグレードすることをおすすめします。

自作PC初心者が失敗しないための知識

最後に、自作PC初心者がプッシュピンでつまずかないための心構えとアドバイスをまとめます。

初心者が陥りがちな失敗ポイント

• 仕組みの未理解：プッシュピンの構造を理解せず、力任せに取り付けようとする。
• 力加減への不安：マザーボードがたわむのを恐れ、最後まで押し込めない。
• 確認の省略：「カチッ」という音だけで判断し、裏側からの目視確認を怠る。
• 対角線ルールの無視：取り付けやすい場所から順に固定しようとしてクーラーが傾く。

これらの失敗を避けるために、以下のことを心がけてください。

焦らず慎重に作業を進めれば、プッシュピンの取り付けは決して難しいものではありません。この記事で解説したポイントを参考に、ぜひチャレンジしてみてください。

CPUクーラーのプッシュピンがはまらない悩み総まとめ

• Intel純正クーラーの多くは手軽なプッシュピン方式を採用している
• 取り付け前には必ず4つのピンをロック解除状態にすることが重要
• ピン上部の矢印がクーラーの外側を向いているのがロック解除の印
• ピンが固定できない原因はロック解除忘れや位置ズレ、力不足が多い
• 取り付けはクーラーが傾かないよう必ず対角線の順番で行う
• ピンが固い時はマザーボードの裏から指で支え体重を乗せ押し込む
• クーラーが浮いたり斜めになるのはピンが正しくロックされていない証拠
• 「カチッ」と音がしない場合は力不足かピンの位置ズレを疑う
• 最も確実な確認方法はマザーボード裏側からの目視である
• 裏から見て白いピンの先端が二股に開いていれば正常に固定されている
• PC起動後にCPU温度が異常に高い場合は取り付けミスをまず疑う
• クーラーを一度外したらCPUグリスの拭き取りと塗り直しは必須作業
• プッシュピンが破損した場合は修理不能なためクーラーごと交換する
• 作業時はマザーボードの破損を防ぐため安定した場所と静電気対策を
• より確実な固定と高い冷却性能を求めるならネジ式クーラーがおすすめ
